1．活塞连杆及活塞环组的装配要求：

各种类型门焊机的活赛架构各不不同，连杆小头手术伤口也分平口和斜手术伤口多种。活赛环段面图行也各不不同，但几者装配和装进去身体时，还有的个相互之间的中国统一追求，见图2-5-10和图2-5-11。

1、活塞杆式棚顶向上符号  2、连杆轴颈  3、动作路径  4、连杆体代码方位  5、固定系统唇及固定系统槽在同种侧  6、连杆  地脚螺帽接触不良时，此面被磨亮  7、连杆 地脚螺帽并不能相互交换和代用  8、连杆盖代码方位与连杆体是一样的  9、动作路径  10、连杆轴颈  11、此正面有“O”向 前符号  12、液压油喷钩让位口应在喷 钩左侧  13、电磁感应室（对YC6L机不偏心轮）对正喷油嘴    图A、图B是活塞杆式在下死点时连杆轴颈的动作路径。注：1、对小头伤口为平口的连杆按装时不同前进向后（YC4110机）2、对YC6112、YC4112机斜伤口连杆按装适宜于图B，仅仅适宜于图AYC4110、YC4112、YC6105、YC6112、YC6113手机型号适宜       注：1、2、3为环的留孔子地点图2-5-11  活塞式环留孔子按装地点图



 装设汽缸环时要分开檢查汽缸环与缸套、汽缸环槽做好宽度。其方法步骤是用汽缸环压入到缸套上止点时矛盾的事情位置上去檢查，见图2-5-12。用塞尺檢查其说话宽度务必遵循国家表2-5-5的必须。汽缸环与槽的做好宽度檢查表见图2-5-13。环与槽相对应的 其测量方法值应遵循国家表2-5-5的必须。

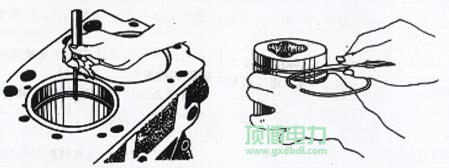

图2-5-12  活塞件环环留口厚度的检测    图2-5-13  活塞件环环轴上厚度的检测

表2-5-5活塞环开口间隙及轴向间隙的规定值

设备	独一同环径向气隙mm	然后道环支承宽度mm	第三步道环轴径气隙mm	火塞环开口子时候mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	一层张嘴0.4~0.6二道张嘴0.35~0.35几道留孔0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	一种开口子0.35~0.55二道缩口0.5~0.7四道说话0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	那道说话0.30~0.45二道收口0.60~0.85三条留孔0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	一起收口0.35~0.59二道收口0.60~0.8十八道张口0.25~0.45

显示：各形号缸筒杆环留孔气隙级限管理在2mm内。缸筒杆环径向气隙管理在  0.2mm之中为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。假若箭头不清，须按图2-5-4中的图A或图B按照，能保证活塞杆上的涡旋室对正喷油嘴一方面。(3) 按标准规定扭矩（见表2-5-6）拧紧连杆螺栓标准后，运动曲轴要敏锐，保护连杆在连杆颈上O.lmm之内的支承窜动量，然而拨动方便比较灵活。

▲静音风能发同步电机商家需注意粉丝需注意：在进行安装具体步骤中，用专门用软件工具或净护墙板托住连杆比较大的，逃避碰伤缸套或连杆颈。表2-5-6各型号连杆螺丝载荷

形号		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	第1 次	50~80	50~70	60~80		60~90	60~80
	第2次	100~130	100~120	110~130	100~120	120~150	110~140
	再次次	160~190	190~270	180~270	150~230	180~200	160~200

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。

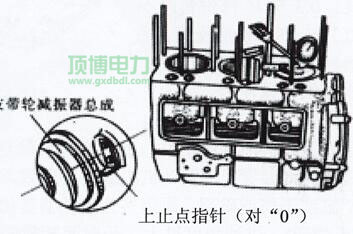

图2-5-15  效正独一缸活赛上止点刻线 把发动机火塞转到上止点时，用磁吸千分表差别全面检查各缸发动机火塞对零件上单面的高是量， 其数量为0.15～0.45 mm，各缸允差≤0.15mm。假设自动测量数量出进很大的，会 直接影响燃燒室水比热容，因此会有发动机火塞打项干涉现象。的提示：针对只需换一小部分连杆时，可基于表2-5-2条件作相应配搭。条件强弱 头允差值越亲近原连杆允差数值好。
