本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机电站机柜电气安装箱的的功效： 1、恰当的左右能量补充。 2、利于对电源线路的开闭作业。 3、有较高的平安保护高等级，能主观的显示信息电路设计的导通状况。

项目名称：656KW汽油来发马达组单机配电箱主要元件明细清单
高低压配开关箱主要器件请单
数字序号	标题	机型外形尺寸	政府部门	用量	厂家代理商
1	塑壳漏电断路器	NXM-1250S/3300 1250A	台	1	正泰
2	发电站机柜把控器	HGM6110	只	1	众智
3	电站机钻速掌握器	C2002	只	1	孚创
4	直流电电压板块	DC24V	只	1	众智
5	小规模里边继电气	HH54P    DC24V	只	2	正泰
6	大型中间的继物品	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋转开关	LA37-11X/2黑	只	1	国优
9	熔断机制器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

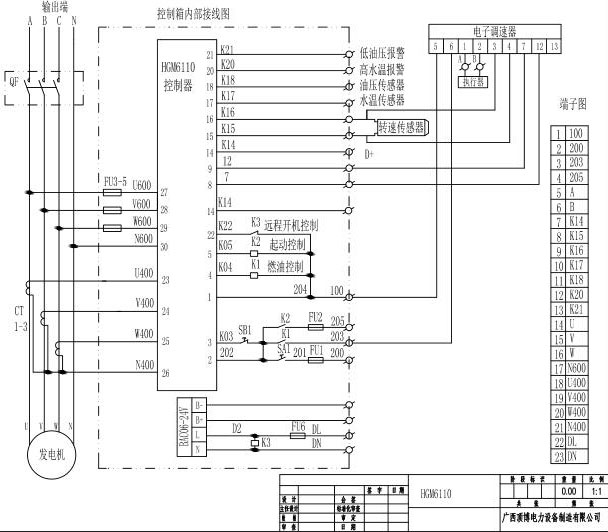

656KW广西顶博发电机组制造单机配电箱元件线路图
